Inleiding tot de Fysieke Laag

De fysieke laag is de eerste laag van het OSI-model en vormt de basis voor datacommunicatie in netwerkarchitecturen. Deze laag is verantwoordelijk voor de fysieke verbindingen tussen apparaten en het verzenden en ontvangen van ruwe bitstreams over een fysiek medium zoals kabels of draadloze transmissies.

Functies van de Fysieke Laag

• Fysieke Connectiviteit: De fysieke laag zorgt voor de fysieke verbinding tussen netwerkapparaten, zoals computers, routers, switches, en hubs.
• Signaaloverdracht: De fysieke laag zet digitale bits om in elektrische, optische, of radiogolfsignalen die door het transmissiemedium kunnen reizen.
• Datacodering: Voor de signaaloverdracht moeten de gegevens worden gecodeerd in een vorm die compatibel is met het transmissiemedium.
• Synchronisatie van Bits: De fysieke laag zorgt voor de synchronisatie van bits, zodat de verzendende en ontvangende apparaten correct kunnen interpreteren wanneer een bit begint en eindigt.
• Fysieke Topologie: De fysieke laag definieert de fysieke topologie van het netwerk, zoals bus-, ster-, ring- en mesh-topologieën.
• Transmissiesnelheden: De fysieke laag specificeert de transmissiesnelheden van het netwerk, die worden gemeten in bits per seconde (bps).

Componenten van de Fysieke Laag

Kabels

• UTP (Unshielded Twisted Pair): Veelgebruikte kabels in netwerken, vooral voor Ethernet-verbindingen.
• Coaxiale Kabels: Kabels met een centrale kern omgeven door een isolatielaag, een metalen afscherming, en een buitenste isolatie.
• Glasvezelkabels: Kabels die gegevens verzenden als lichtpulsen via vezels van glas of plastic.

Connectors

• RJ45 Connector: Een veelgebruikte connector voor UTP-kabels in Ethernet-netwerken.
• BNC Connector: Een bajonetconnector die vaak wordt gebruikt met coaxiale kabels.
• SC, ST, en LC Connectors: Veelgebruikte connectors voor glasvezelkabels.

Repeaters en Hubs

• Repeaters: Apparaten die signalen versterken om grotere afstanden te overbruggen zonder verlies van signaalkwaliteit.
• Hubs: Basisnetwerkapparaten die gegevens naar alle poorten sturen, waardoor alle aangesloten apparaten de gegevens ontvangen.

Netwerkkaarten (NICs)

• NIC (Network Interface Card): Een hardwarecomponent die een computer verbindt met een netwerk.

Uitdagingen van de Fysieke Laag

• Interferentie en Ruis: Elektrische en magnetische interferentie kunnen de signaalkwaliteit beïnvloeden.
• Signaalverlies: Over lange afstanden kunnen signalen verzwakken, wat resulteert in signaalverlies.
• Beperkte Bandbreedte: De capaciteit van het transmissiemedium om gegevens te verzenden is beperkt.

Conclusie

De fysieke laag vormt de basis van netwerkcommunicatie door te zorgen voor de fysieke verbindingen en de juiste transmissie van signalen. Het is essentieel voor het opzetten en onderhouden van een betrouwbaar netwerk.

Inleiding tot Netwerk Kabels

Netwerk kabels zijn essentieel voor de fysieke laag van netwerken en zorgen voor de verbinding en communicatie tussen verschillende netwerkapparaten. Verschillende soorten netwerk kabels hebben specifieke kenmerken en toepassingen.

Soorten Netwerk Kabels

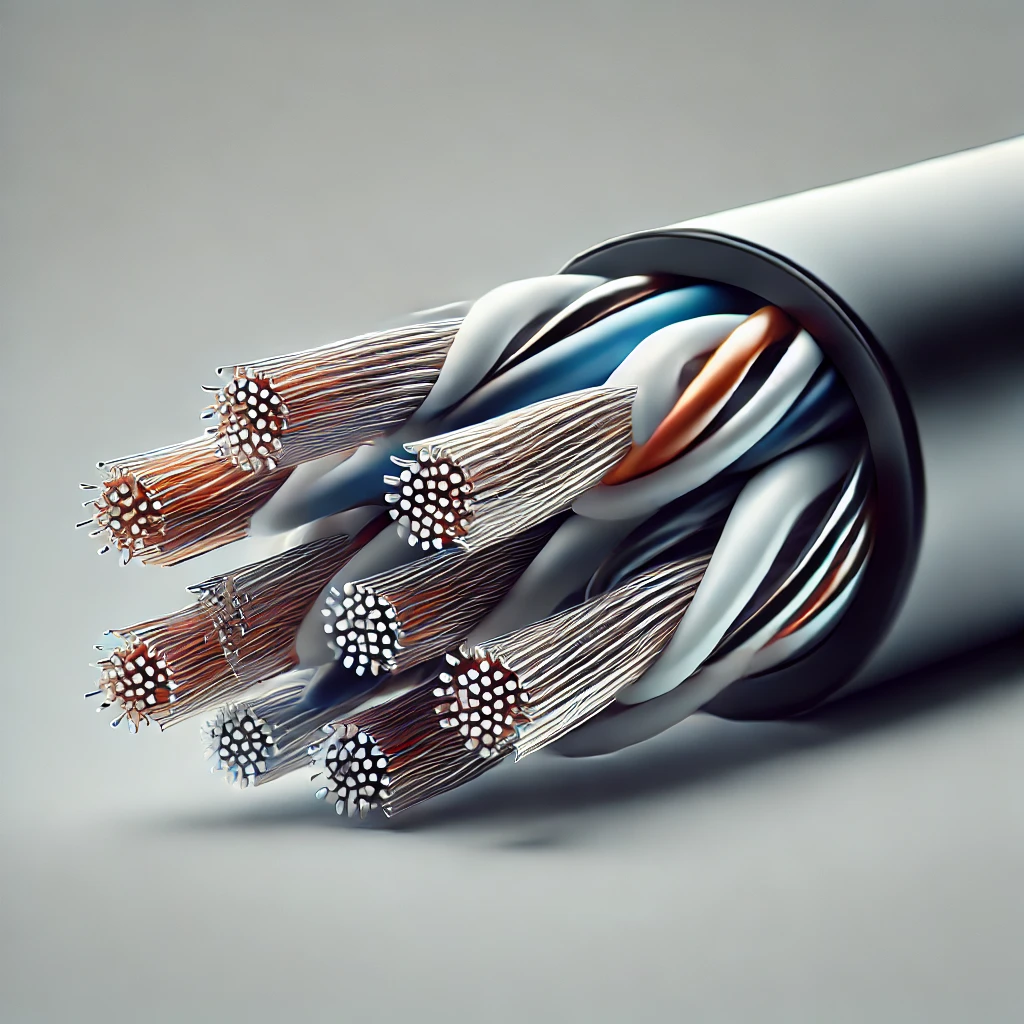

UTP (Unshielded Twisted Pair) Kabels

UTP-kabels zijn een van de meest gebruikte kabels in netwerken, vooral voor Ethernet-verbindingen. Ze bestaan uit getwiste paren van draden om interferentie te minimaliseren.

• Toepassingen: Gebruikt voor zowel lokale netwerken (LAN's) als sommige telefonietoepassingen.
• Categorieën: Cat5, Cat5e, Cat6, Cat6a, Cat7 en Cat8, waarbij hogere categorieën hogere snelheden en betere prestaties bieden.

Coaxiale Kabels

Coaxiale kabels hebben een centrale kern, omgeven door een isolatielaag, een metalen afscherming, en een buitenste isolatie. Ze zijn robuust en bestand tegen elektromagnetische interferentie.

• Toepassingen: Veel gebruikt voor kabeltelevisie, breedbandinternet, en sommige netwerktoepassingen.
• Typen: RG-6, RG-59, enz., afhankelijk van de specifieke toepassing en vereisten.

Glasvezelkabels

Glasvezelkabels gebruiken vezels van glas of plastic om gegevens als lichtpulsen te verzenden. Ze bieden hoge snelheid en grote bandbreedte, vooral voor langeafstandscommunicatie.

• Toepassingen: Gebruikt in backbone-netwerken, langeafstandstransmissies, en hogesnelheidsinternetverbindingen.
• Typen: Single-mode (voor lange afstanden) en multimode (voor korte afstanden).

Kenmerken en Voordelen van Verschillende Kabels

UTP Kabels

• Voordelen: Kosteneffectief, flexibel en gemakkelijk te installeren.
• Beperkingen: Gevoelig voor elektromagnetische interferentie (EMI) en beperkte afstand.

Coaxiale Kabels

• Voordelen: Goede afscherming tegen EMI, duurzaam en geschikt voor langere afstanden dan UTP.
• Beperkingen: Minder flexibel, moeilijker te installeren en duurder dan UTP.

Glasvezelkabels

• Voordelen: Zeer hoge snelheid, grote bandbreedte, en ongevoelig voor EMI.
• Beperkingen: Duurder en complexer om te installeren dan zowel UTP als coaxiale kabels.

Installatie en Onderhoud

Planning

Zorg voor een goede planning en ontwerp van de bekabeling, rekening houdend met de afstand, de omgeving en de vereiste prestaties.

Installatie

Volg de juiste installatierichtlijnen en normen, zoals ANSI/TIA-568, om een betrouwbare en efficiënte netwerkverbinding te garanderen.

Onderhoud

Regelmatig onderhoud en inspectie van de kabels kunnen problemen zoals slijtage, breuken en interferentie voorkomen.

Conclusie

Netwerk kabels zijn cruciaal voor het opzetten en onderhouden van een betrouwbaar en efficiënt netwerk. Door de juiste kabels te kiezen op basis van de specifieke behoeften en toepassingen, kunnen netwerken betere prestaties en betrouwbaarheid bieden.

Inleiding tot Connectors

Connectors zijn essentieel in netwerkbekabeling omdat ze zorgen voor een betrouwbare verbinding tussen kabels en netwerkapparaten. Verschillende types connectors worden gebruikt afhankelijk van het type kabel en de specifieke netwerkvereisten.

Soorten Connectors

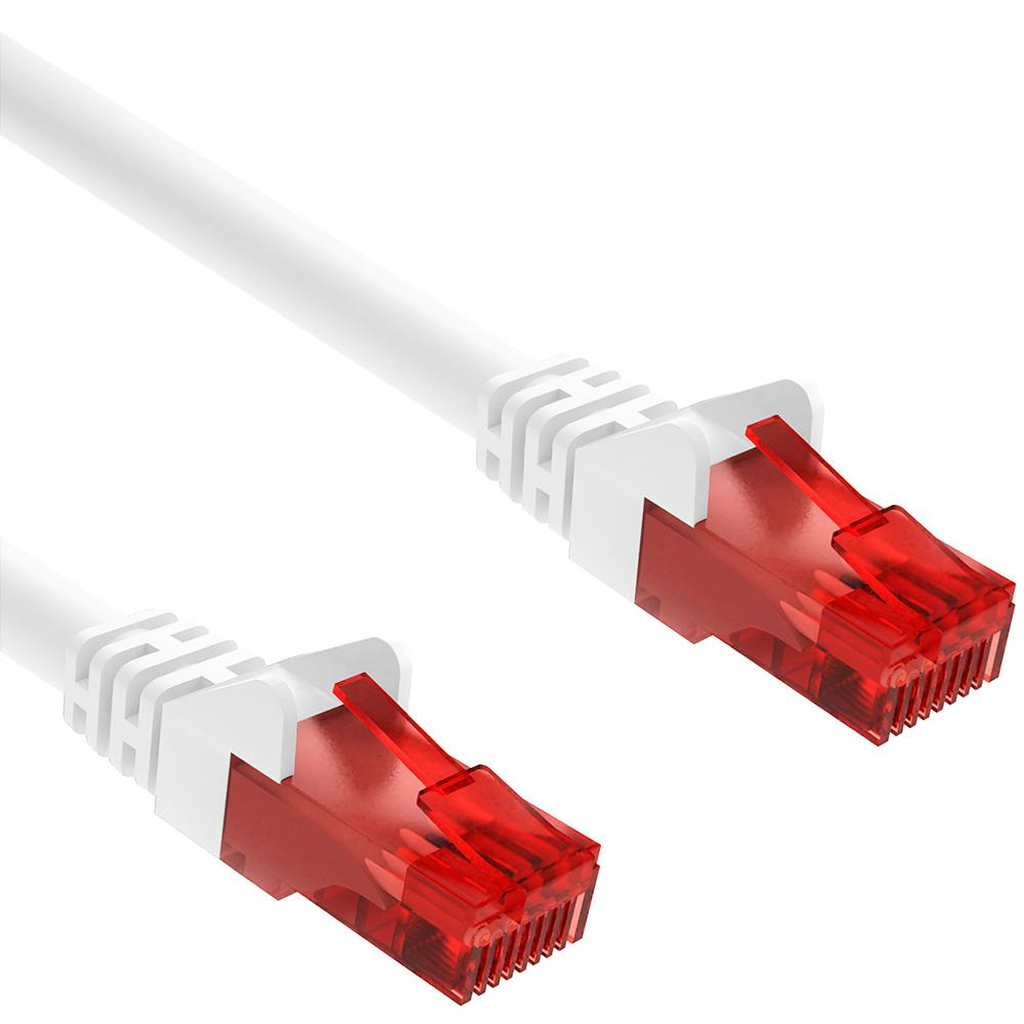

RJ45 Connectors

RJ45 is de meest gebruikte connector voor UTP (Unshielded Twisted Pair) kabels in Ethernet-netwerken. Het heeft acht pinnen en wordt gebruikt voor het verbinden van netwerkapparaten zoals computers, routers, en switches.

• Toepassingen: Gebruikt in Ethernet-netwerken voor 10Base-T, 100Base-TX, en 1000Base-T netwerken.
• Kenmerken: Gemakkelijk te installeren en te gebruiken, biedt betrouwbare verbindingen voor netwerkcommunicatie.

BNC Connectors

BNC (Bayonet Neill–Concelman) connectors worden vaak gebruikt met coaxiale kabels. Ze hebben een bajonetsluiting die een stevige verbinding biedt.

• Toepassingen: Gebruikt in videotoepassingen, oudere Ethernet-netwerken (10Base2), en radiofrequentie (RF) toepassingen.
• Kenmerken: Betrouwbaar en duurzaam, geschikt voor frequenties tot enkele gigahertz.

SC, ST, en LC Connectors

Deze connectors worden gebruikt voor glasvezelkabels en hebben verschillende mechanische ontwerpen voor het verbinden en vergrendelen.

• SC (Subscriber Connector): Vierkante connector, eenvoudig te gebruiken en biedt een push-pull mechanisme.
• ST (Straight Tip): Ronde connector met een bajonetsluiting.
• LC (Lucent Connector): Kleine, vierkante connector met een push-pull mechanisme, vaak gebruikt in hogedichtheidsnetwerken.
• Toepassingen: Gebruikt in glasvezelnetwerken voor zowel single-mode als multimode glasvezelkabels.
• Kenmerken: Hoge snelheid en betrouwbaarheid, geschikt voor langeafstands- en hogesnelheidsverbindingen.

Installatie en Gebruik van Connectors

RJ45 Connectors

De draden van de UTP-kabel worden gestript, in de juiste volgorde geplaatst volgens de T568A of T568B standaard, en in de connector gestoken. Vervolgens wordt de connector vastgezet met een krimptang.

Plug-and-play, eenvoudig aan te sluiten op netwerkapparatuur zoals routers, switches, en netwerkkaarten.

BNC Connectors

De coaxiale kabel wordt gestript, de connector wordt bevestigd door middel van schroeven of krimpen, en de bajonetsluiting zorgt voor een stevige verbinding.

Draai de connector om deze te vergrendelen, vaak gebruikt in CCTV-systemen en RF-toepassingen.

SC, ST, en LC Connectors

Glasvezelkabels worden nauwkeurig gestript en gepolijst, de connectoren worden bevestigd met behulp van speciale vezelverbinders.

De connectoren worden eenvoudig in de glasvezelpoorten gestoken, vaak gebruikt in datacenters en netwerkbackbones.

Kenmerken van Goede Connectors

• Betrouwbaarheid: Connectors moeten een betrouwbare verbinding bieden zonder signaalverlies of interferentie.
• Duurzaamheid: Connectors moeten bestand zijn tegen fysieke belasting en omgevingsfactoren zoals temperatuur en vochtigheid.
• Gemak van Installatie: Connectors moeten eenvoudig te installeren zijn met minimale kans op fouten.
• Prestaties: Connectors moeten geschikt zijn voor de beoogde toepassingen en de juiste prestaties leveren, zoals snelheid en bandbreedte.

Conclusie

Connectors zijn een cruciaal onderdeel van netwerkbekabeling, zorgen voor betrouwbare verbindingen en optimale prestaties. Het kiezen van de juiste connector voor de specifieke toepassing is essentieel voor een stabiel en efficiënt netwerk.

Inleiding tot Elektrische Signalen

Elektrische signalen vormen de basis voor datacommunicatie in netwerken. Ze worden gebruikt om digitale gegevens over kabels en andere transmissiemedia te verzenden. De kwaliteit en betrouwbaarheid van deze signalen zijn cruciaal voor een goed functionerend netwerk.

Soorten Elektrische Signalen

Analoge Signalen

Analoge signalen variëren continu over een bepaald bereik en worden vaak gebruikt in oudere communicatiesystemen en bij de transmissie van audio en video.

• Toepassingen: Gebruikt in telefonie, radio-uitzendingen, en oudere televisiesystemen.
• Kenmerken: Analoge signalen zijn gevoelig voor ruis en interferentie, wat kan leiden tot signaaldegradatie over lange afstanden.

Digitale Signalen

Digitale signalen bestaan uit discrete pulsen die twee toestanden representeren: aan (1) en uit (0). Deze pulsen worden gebruikt om binaire gegevens te verzenden.

• Toepassingen: Gebruikt in moderne computernetwerken, digitale televisies, en digitale audio.
• Kenmerken: Digitale signalen zijn minder gevoelig voor ruis en interferentie en kunnen over langere afstanden worden verzonden zonder significante signaaldegradatie.

Signaalmodulatie

Amplitude Modulatie (AM)

De amplitude van de draaggolf wordt gevarieerd in overeenstemming met het te verzenden signaal.

• Toepassingen: Gebruikt in AM-radio-uitzendingen.
• Kenmerken: Eenvoudig maar gevoelig voor ruis en interferentie.

Frequentie Modulatie (FM)

De frequentie van de draaggolf wordt gevarieerd in overeenstemming met het te verzenden signaal.

• Toepassingen: Gebruikt in FM-radio-uitzendingen en sommige datacommunicatiesystemen.
• Kenmerken: Beter bestand tegen ruis dan amplitude modulatie.

Fase Modulatie (PM)

De fase van de draaggolf wordt gevarieerd in overeenstemming met het te verzenden signaal.

• Toepassingen: Gebruikt in digitale communicatiesystemen zoals QAM (Quadrature Amplitude Modulation).
• Kenmerken: Zeer efficiënt en biedt hoge gegevenssnelheden.

Bekabelde vs. Draadloze Overdracht

Bekabelde Overdracht

Gebruikt fysieke kabels zoals UTP, coaxiale kabels, en glasvezelkabels om gegevens te verzenden.

• Kenmerken: Betrouwbaar en minder gevoelig voor interferentie, maar beperkt door de lengte en flexibiliteit van de kabels.

Draadloze Overdracht

Gebruikt elektromagnetische golven zoals radiofrequenties, microgolven, en infrarood om gegevens te verzenden.

• Kenmerken: Biedt meer flexibiliteit en mobiliteit, maar is gevoelig voor interferentie en signaalverlies door obstakels en afstand.

Signaalverwerking

Codering en Decodering

Gegevens worden gecodeerd in een signaal voor transmissie en vervolgens gedecodeerd aan de ontvangende kant om de oorspronkelijke gegevens te herstellen.

• Toepassingen: Gebruikt in alle vormen van datacommunicatie, inclusief netwerkcommunicatie, televisies, en audioapparatuur.

Error Detectie en Correctie

Methoden zoals pariteitscontrole, checksums, en foutcorrectiecodes (bijv. Hamming-codes) worden gebruikt om fouten in de ontvangen gegevens te detecteren en te corrigeren.

• Toepassingen: Essentieel voor betrouwbare communicatie in netwerken en datatransmissiesystemen.

Conclusie

Elektrische signalen zijn de ruggengraat van datacommunicatie in netwerken. Het begrijpen van de verschillende soorten signalen, modulatie technieken, en de verschillen tussen bekabelde en draadloze transmissie is cruciaal voor het ontwerpen en onderhouden van efficiënte en betrouwbare netwerken.
